Comment choisir, installer et maintenir du matériel ATEX par PSa Consult expert ATEX à Lyon

Dans une zone ATEX, il faut du matériel ATEX ! Oui, mais lequel ? Tout les matériels ATEX sont-ils équivalents et adaptés à tous les risques ? Qui peut installer un matériel ATEX ? PSa Consult vous propose de répondre à ces différentes interrogations ?

Tout d'abord, il faut se pencher brièvement sur la réglementation pour bien comprendre dans quel cadre les matériels ATEX sont utilisés.

Les directives ATEX

• La directive 99/92/CE transposée dans le code du travail impose, entre autres, l'utilisation de matériel ATEX dans les zones où des ATmosphères EXplosives peuvent survenir.
• La directive 2014/34/UE définit les exigences auxquelles le matériel dit ATEX doit répondre pour pouvoir être installé en zone ATEX.

Quels matériels ATEX pour quelles zones et quel produit ?

Les matériels ATEX sont spécifiquement adaptés pour être utilisés dans des zones où des ATmosphères EXplosives (ATEX) peuvent se produire. Ils sont donc spécifiques à un ou plusieurs type de risques tels que : les poussières, les gaz, les vapeurs. Il doivent donc être installés et maintenus par des spécialistes formés à cet effet.

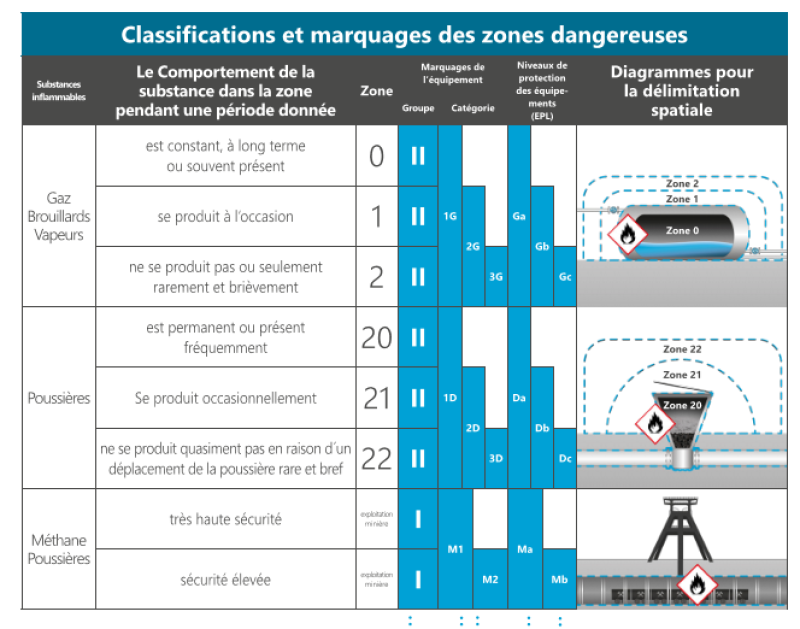

Groupes et catégories de matériel

Les matériels ATEX se répartissent en 2 groupes et 8 catégories :

• le groupe I et ses catégories M1 et M2 concernent les appareils destinés au mines avec un risque liés au grisou (méthane) et aux poussières de charbon
• le groupe II correspond aux appareils destinés aux installations de surface répartis en 6 catégories

Groupes de gaz

 Le matériels ATEX doit être spécifiquement adapté à chaque produit (gaz, liquide, vapeur) inflammable. En effet, chaque composé a des caractéristiques telles que le point éclair, la température d'auto-inflammation qui lui sont spécifiques qui vont influer sur le matériel.

4 groupes de gaz ont été définis :

• groupe I : méthane (mine)
• groupe IIA : matériel adapté pour butane, propane, etc.
• groupe IIB : matériel adapté pour éthylène, butène, isopropanol, etc.
• groupe IIC : matériel adapté pour hydrogène, acétylène, disulfure de carbone

Le fichier téléchargeable fournit une liste plus complète.

A noter

• Les matériels du groupe IIC sont également adaptés pour le produits IIB et IIA
• Les matériels du groupe IIB sont également adaptés pour les produits IIA

Groupes de poussières

De la même façon, 3 groupes de poussières ont été définis :

• groupe IIIA particules en suspension combustible >250 µm
• groupe IIIB poussières non conductrices <250 µm
• groupe IIIC poussières conductrices <250 µm

A noter

• Les matériels du groupe IIIC sont également adaptés pour le produits IIIB et IIIA
• Les matériels du groupe IIIB sont également adaptés pour les produits IIIA

 Étanchéité de l'appareil aux poussières

L'étanchéité d'un équipement aux poussières et liquides peut être donné par l'indice IP. Pour l'indice IP :

• le premier chiffre concerne l'étanchéité aux corps solides

  • 5 étanche à la poussière
  • 6 totalement étanche à la poussière
• le deuxième chiffre renseigne sur l'étanchéité aux liquides

En fonction de la zone où est installé un matériel, l'indice IP exigé diffère.

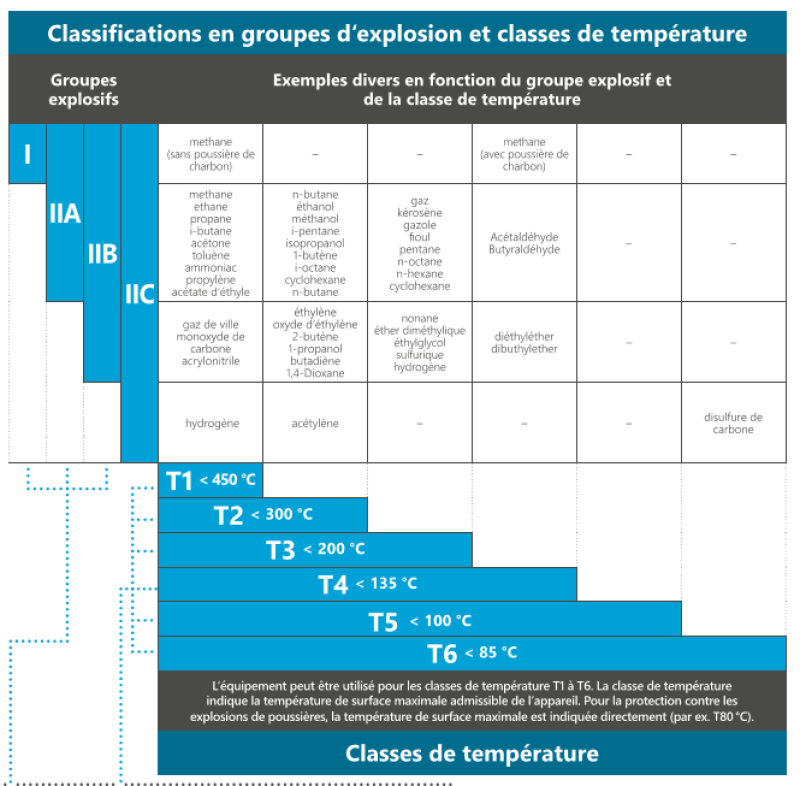

Les classes de températures

Gaz et vapeurs

Il existe 6 classes de températures ATEX correspondant à la température maximale de la surface de l'appareil :

Lors du choix du matériel, la température maximale de surface de l'appareil doit être inférieure à 80% de la température d'auto-inflammation (TAI) des gaz/vapeurs de l'atmosphère explosive.

Les poussières

Pour les poussières, c'est la température maximale de surface de l'appareil qui est directement précisée.

Par exemple, T131°C signifie que l'appareil ne dépassera pas 131°C en surface.

Le choix de l'appareil se fait en prenant en compte 2 caractéristiques des poussières :

• La température d'inflammation en nuage : Tmax = 2/3 de la température d'inflammation en nuage
• La température d'inflammation en couhe de 5mm : Tmax =T5mm - 75°C
